自作実験用安定化電源 その2

前回作りかけで放置してた実験用安定化電源を完成させました。

電圧変更用ボリュームと出力端子、電圧計というとてもシンプルな設計。電源はコンセントを抜き差ししてオンオフするという適当設計。どうせスイッチ付き電源タップで使うから問題ないです。
中身はこんな感じ

コンセントからのAC100Vをヒューズを通してトランスへ。
AC24Vに降圧の後ブリッジで整流、コンデンサで平滑そしてYDS-224で安定化。電圧が可変できるようにYDS-224にはボリュームが繋がってます。あとは出力端子と電圧計を並列につないで完成。
こんな感じにちゃんとした？電源を作るのは初めてだったので案外簡単にできるだろうと思っていたもののケース加工の面倒さが半端無くいろいろと作業放棄して完成までにかなり時間がかかりました。
回路自体はデータシートに載っている回路そのまま使ってるので最低限構成って感じです。
スイッチングタイプのレギュレータICは発熱も少なく効率もよく、安価に手に入るので是非一度使用されることをおすすめします。

テスラコイルが。。。

こんばんは　　ＦＥＴですー　

最近私しか記事書いてないよね　よね！　　
もっと書かないと　放置ブログになってしまうぞ　寒くても物作れ！　半田ごて握れ！　お米食べろ！！
と言いたくなくなるこの頃

先週の土曜日にAfter Make Ogakiにいってきたわけなんですが　まあ　イベント自体はそれなりに面白くて良かったです　しかし！

テスラコイルが　１台壊れると言うアクシデントが発生　＞＊＜

でも元々２台　徹夜で完成させたテスラコイルがアリ　展示の方は大丈夫でしたー
うｎ　やはり予備？は大切だ！　　　
本来は２本使って２重奏をテスラコイルで奏でる予定だったんですけども　まあ　いつも通りに１台での展示になってしまいました。
壊れたテスラコイルは急ピッチで修理をしている最中です～～　直るかどうかｗ
直れば　次は３台目をｗｗｗ
ともあれまた展示とかが出来る機会があればやってみたいですねー

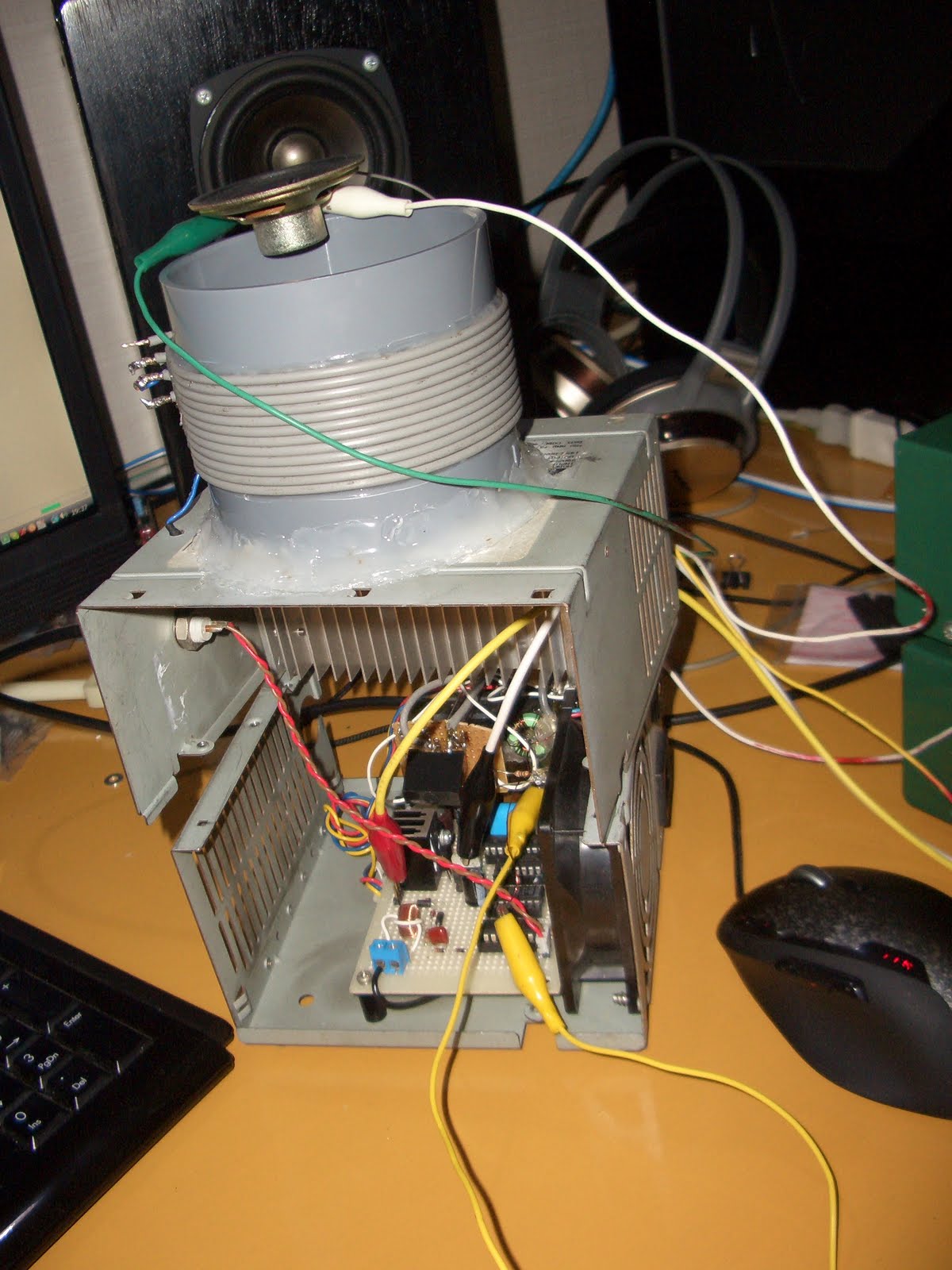

壊れたテスラはこんな感じ↓（修理中～）」













まあ　中身ですね　見てもどこが壊れてるのかわからないですが　（多分小力回路）

また機会があれば　重奏をしている動画をうｐしたいですね　＾＾

ではでは　もっと！物作れよおおおおお！！　ノシ

12/4のAfter Make Ogaki

12/4のAfter Make Ogaki　に私　ＦＥＴ　が出展します！！

場所は　岐阜県大垣市の大垣公園で行われます
詳細↓

http://www.iamas.ac.jp/ogakilighthouse/

私は半導体テスラコイルを出展します　

両安定化電源

自作安定化両電源装置

休日をいかして両電源を作成しました　

両電源とは　オペアンプとかを動かすときに＋と－2つの電源が必要な
時に、2台の電源を接続して、両方の電源を、いちいち配線をつないで作る　こと無く簡単に2電源つくってしまおうと言う電源ですね。
　　　うｎ　まあそれなりの出来かな。。。


回路は簡単にレギュレータＩＣで済まして正電源のレギュレータＩＣ，負電源のレギュレータＩＣの2つから出来ていて、とてもシンプル　何の色気もありませんｗｗｗ
こんな感じで...

用途はですね　まぁ　オペアンプやらですね 後は使い方次第ですねーｗ

実は　完成した直後に回路を短絡させてしまい　正電源のレギュレータＩＣ　ＬＭ317何ですけども、それを焼いてしまって、、、ストックが無くて代わりにＬＭ350をつけているというｗ　　余談でしたｗ


なんだか最近は電源を作るのがはやっているのかい？ｂｗｓ君　ｗｗ

真空管のラジオ

真空管のラジオ









題名の通りに真空管のラシオです
親の実家から持ってきたやつで　家を壊すとかで家具やら家電を持って帰った一部です。

実はまだ真空管TVもあったりｗ
まあとりあえずはコノ真空管のラジオを修理して使えるようにしたいですね　ｳﾌﾌ・・
かなりレトロですねー雰囲気が　ＩＣが無いので修理は楽だと思います　回路図もありますしね
まあ　見てもわかるように大分年期が入っていて　コンデンサやら部品がいくつか壊れていると思われるので代用部品を使わないと。

直って使えたら色々と面白そうですねー

実験用安定化電源

家にまともな可変電圧電源がなかったのでテストも終わったし暇だから作ってみました。といってもつくりかけですが・・・
今回の電源はトランスで24Vに降圧後スイッチングレギュレータICのYDS-224（デジットで80円くらいのはず）で安定化という流れ。
YDS-224は定格24V2Aで外付け抵抗により電圧が可変になるのでそれを利用しています。
トランスはHT-241。マルツ1700円ぐらいだったはず。こちらは24V1Aなのでこちらがネックとなって出力は1Aまでです。スイッチング式なので発熱も少なく、外付け部品も少なく済むのでおすすめです。
基板は非常にシンプル↓

外見はこんな感じ。実はまだ未完成で電源スイッチとランプと端子着けないといけない状態。

そのあたりは今度日本橋行ったときにでも買おうかなーと思ってます。

今更キャノン

どうもどうも、
sw501stあらためあずてっくです。

今回はキャノンを作ったのでその紹介を

ただ・・・・・・・・・・

完成していたのは7月です。

いや、なんといいますかその・・・・・・
え～と、PCの使用禁止をくらいまして・・・・・・・
それで完成時に投稿できなかったといいますか・・・・・・うん

Ipod touchじゃここに書き込みもできませんし

そんなわけで画像は完成当初のものです。 見ての通り水道管とエアパーツで構成されております。
これにより少ない加工で完成させることができました。
サイズ比較が分かりやすいかどうかが非常に微妙ですが結構小さいです。

内部構造も紹介すべきなのですがいまは手元にありませんのでyasu式を採用したとだけ・・・・・・・



うん・・・・・・とりあえずこのくらいで

いやっ 作らないよ 思いついただけ

いや　作らないよ　思いついただけ

うｎ　ｂｗｓ君らが　なんだか最近レールガンにはまっとるとの言うことで、ちょっと思いついたので書いてみた　うｎ。

こんなこと言ってたしねｂｗｓ君が　「初段である程度プラズマ発生と加速ができればあとはうまいこと」

いや　　作らないけどね　私は わかる人はわかる装置らしいよｗ

ついでに　こんな絵は久しぶりにかいたｙ

うｎ　電源が二つあるのは　珍しいかなｗ

作動は　aレールよりbレールにかかる電圧

がたかくしなくちゃいけないと言うところか...

うｎ　　タダの思いつきだけどねーーー

こんな危ない物作れないよー私はｗ　

↓うおぉ　なんかかっこいいバージョン

ついでに最近　発射ものが流行っているようです。。



テスラコイル作ろうやー
テスラコイルいいぞー　面白いし　音出るし♪

大阪への買い物

大阪への買い物


昨日大阪（日本橋）へ買い物に行きました。　
その報告

全体写真


まあ　こんな感じて　いろいろ　と買ってきたわけです。うｎ

重いです　　　めった重いです。
電車　で、、、



その買ったものは　
　ＩＣとかトランジスタ、コンセントとかコンデンサ
　　まあいろいろ　あＡＶＲのマイコンデジットで安い　レジ近くのやつ


コンデンサ類　　　　　　　うｎ・・・えげつない


1個大体400Ｖ10000uＦですかね


＠＠＠＠＠＠＠＠＠＠＠＠＠＠
↑特に意味無いからね




わかる人にはわかる　ＩＧＢＴ

おおー　　ﾃﾞｶｲﾃﾞｶｲ。。。、、

1素子　1200Ｖ300Ａですね　

あ　2個素子が入っているタイプ
　これでＩＨやらテスラコイル作りたいねー



あえて　のオーディオを作るのもありかなｗｗｗ
　＠1200Ｖ30Ａのボイポーラトランジスタも入手、

こっちは　ちいさい物類

多回転のボリュームとコンデンサブレーカー　あと　いろいろ
うｎ　いろいろ
　まあ　小さいコンデンサはおいしかった　あとボリューム

そして　なぞのローターリーエンコーダっぽい物をもらい
　早速分解ｗｗ
あ　左下のは多回転ボリューム　　ああ　あとデジタルノギス買ってみた。


おおお　　またこんなもん買って、、


観賞用に　。。。えええｗｗ

Make: Ogaki Meetingいってきました。写真があるよ！

Make: Ogaki Meeting行ってきました！
いろいろな展示があったりいろいろな人と交流でき、いい経験になりました。
肝心の展示ですが、展示場所が会場の端でなかなか人通りがなく、また展示も配線ぐちゃぐちゃ、工具やらいっぱい置いてあるという状態で通りがかった人も何を展示しているのかいまいちわからなかったのかあまり人が来ませんでした＼(^o^)／
たまに興味を持っている方もいたりして結構話し込んだりすることも。
一緒に展示していたあずてっくのコイルガン戦車も同時展示してました。
FETの展示のほうは結構人が来てたみたいです。
テスラコイルで大音量の音楽を鳴らしていたので当然かもしれませんが・・・
今回空き缶などをターゲットに多段式コイルガンの発射デモを行ったわけですが、家では狭いのと缶用意するのが面倒だったのでずっとダンボールや新聞紙に撃ち込んでいたのでわからなかったのですがスチール缶だと大体３缶程度貫通するようです。
ちなみにあずてっくに防弾壁(PET3mm×2)を作ってきてもらっていたのですが、あまりのパワーに破壊され、即席で作ったものも即破壊してしまうという事故も起きていたり。
ちなみに現地でターゲットとしていただいたテニスボールに撃ち込んだところ片面貫通。
ポリカーボネート3mmの板は一発で破壊されました。
本来６段式を持っていくつもりが結局３段式になってしまい個人的には残念だったのですが、移動のときの重量や、防弾壁の性能的に３段でちょうどいいくらいでした。
今回Make:は初参加でしたがいろいろな人と交流できたり、物を見れたりするのでぜひ参加することをお勧めします。もし何かつくっているのであれば展示してみるのもいいかと思います。
MOMの風景など
Picasa:http://picasaweb.google.co.jp/terawaffuru/MakeOgakiMeeting#

Make: Ogaki Meeting 出展！

お久しぶりです。告知遅くなりましたがMake: Ogaki Meeting 通称MOMに参加することが決定しました。（決定したのは2ヶ月ほど前ですが・・・）

FETと私bwsが出展予定です。名前はWESTRGでもなくFETでもなくbwsでもなくお互い個人名で別々に出展することになりました。
FETはテスラコイル（電力送電も）、オーディオ変調FBT、巨大オーディオレベルメーター、真空管オーディオレベルメーター、デジタルオーディオアンプの実演、自作電源の展示など、、、FET自重しろ！
私はコイルガンのみの展示です。
二人共プレゼンがあるのでそちらも是非とも見に来てください。
公式サイト：Make: Ogaki Meeting

きゃのーん

どうもお久しぶりでございます。Raldでございます。

私のブログでも報告している通り、今はエグゾーストキャノンとUGVを製作しています。
エグゾーストキャノンはどれも大きく、立派な物が多数となっています。まさに流れは「大型・高精度化」となっています。
ですが、私はあえてその流れに逆行し、「小型・簡素化」の方向を目指している次第です（笑）

コイルガンにしても、レールガンにしてもなんにしても、資金的、機材的問題なのです。

さて、そんな通称「豆キャノン」ですが、外筒にはカセットボンベを使用します。

当初は、パーツクリーナーの缶を使用する予定でしたが、あいにく空きがないので、カセットボンベとなりました。
また、バレルには、謎の鉄管を使用します。






この鉄管は、学校の廃品置き場から切り出してきました。外側は樹脂で覆われているので、切削なりして取り除く必要があります。

が、樹脂は硬く、完全に削るまでには相当な時間と労力が必要と思われるので、最終的には焼却しました。




もともと外径30mm程度だったのが、最終的に25mmとなりました。ついでに内部が酸化被膜に覆われたので、錆にも強くなっています。ほかの部分については、また塗装などで防錆処理する予定です。
一応、9/15日までには完璧に動作している！！　状態にする予定です。その間、インターンシップやらなんやら用事がありまくりですが。

では、

夏ですね

いよいよ8月になり暑くなってきました。

この夏に涼し気なものは何かないかということでこれといった工作では無いですが涼しげ？なものを作ってみました（作ったというほどのものでもない・・・）

それがこれ↓

涼し気な音が鳴り響く。その名は・・・・

名前つけるほどのものじゃないですね・・・

とりあえず遊び方↓

☆つくりかた

スライダックにAC100V用ファンを接続。ファンの上にピン球を載せる。説明終わり。

☆あそびかた

まずファンが回転できるように少し電圧を高めにします（約30V？）

ファンが回り始めたらどんどん加速してピン球がふっとんじゃうのである程度電圧を落とします。

あとはそのまま放置するだけ。ガラガラ音がします。

☆ちゅうい！

ファンに指をつめないように！

直接AC100Vを入力するとピン球載せるってレベルじゃなくなるのでスライダックもしくは調光器を用意してね！

ごめん・・・なんかふざけすぎた・・・

弾速計 その２

おひさしぶりです。
最近カメラを水没させて写真が撮れなくてなかなか更新できていませんでした。
以前製作した弾速計ですがなぜか調子が悪くなったのでこの際つくり直してしまおうということで（検出率も低かったので）センサーを倍増させて、ついでにArduinoのシールドまで作っちゃいました。

弾の検出には前回と同じ赤外LED＆フォトトランジスタを使っています。
赤外LEDの光を弾が通るとき遮るのでそれをフォトトランジスタで検知しています。今回のものは前回のセンサー１個（赤外LED、フォトトランジスタそれぞれ一個ずつ）からもう一つ増やして90°の角度をつけて配置しています。手前と奥のセンサー間の距離は70mm。このあたりは前回のものと一緒です。

今回の特筆すべき点はなんといってもこのArduinoシールド

接続ミスも減るしなんかかっこいい！前回と違い電源をArduinoから取ってきてるのでパソコンにつなぐだけですぐ使えます。乗っかってるICはORゲートです。

全体的にはこんな感じ。電線が増えて若干ごちゃごちゃしてますが前回に比べるとかなり使いやすくなってます。実際使ってみないと使いづらさや問題点というのはなかなか分からないものだと実感しました。今回は欠陥の多い1号機の検出率の低さ、接続ミス、別電源の煩わしさ、Arduino本体と検出部が近いためにコイルガン発射時のEMPと思われる何かでArduinoがフリーズするという数々の問題点を克服することが可能に。
それにしてもArduinoシールド便利。みなさんも一度作ってみてはどうでしょうか。

抵抗のカラーコード

皆様お久しぶりです。
今回は抵抗のカラーコードについての問題を出題します！！
答えがわかった方はコメント欄にかいてください。

写真に写っている抵抗の抵抗値と誤差はいくらでしょうか？
＊必ずしも左から読むとは限らないと思います。合成とか自分で書いたとかじゃないですよ。

抵抗1

（ちなみに5本線抵抗のようですｗ）

抵抗2

（がんばったら読めるけどありえない値になりますね、しかも実測値とぜんぜん違うしｗ）

変わった抵抗があるものですね。型破りというか
ちなみにwata自身も答えを知りませんｗ

テスラコイル １次コイル作成

テスラコイル　１次コイル作成

とりあえず１次コイルをさくせいしてみました、というか量産ｗ
みためは　しょぼい　材料もしょぼい　１次コイルですが　それなりに重要部品です。

左側二つが　量産用　右のは実験用




コイル量産　うおお

真ん中が試作１号機です　下にあるものは　ＰＣ電源の箱です（流用しています）

これを後３台作成しています　。　



とりあえずこの程度　






テスラコイルは放電がすべてではない！！

グラボ

パソコンのグラボのファン取替え

題名のどうりパソコンのグラボのファンを取り替えてみた　
交換したのは　こんなグラボのファン


交換した理由は　とりあえずファンの音がうるさいんですよｗｗ
もともと　の　ＧＰＵクーラーとは違うクーラーなので　薄いやつよりは音は小さいのですけど　それでもうるさいので　交換と
　で　取り替えるファンといいますと　８ｃｍファン２台　となります　

電源はもともとのファンの駆動していたところから取り　ファンを回転

こんな感じで取り付け

デカイですねー２台はｗｗ
しかも結束バンドにての取り付け　　　らくだもんｗ

干渉もせずに回っているので　安心＝



そして　取り付け・・・　　　っとここで問題が...
なんと　もともと２スロットでの取り付けのグラボに　ファンをつけたので　３スロット分も場所を消費...


しかたないので　もともとついていたＧｆ２１０を取り外して　場所を確保　
その代わり、静音せいは抜群で　よく冷えます！！

これでまた新たに　静音ＰＣになりましたー＾＾


それにしても　場所よるなー＾＾；

高温超伝導体・・・

こんど学校でサイエンスパートナーシップ・プロジェクトというものがありまして、
大阪市立大学との連携で高温超伝導体を作るプロジェクトがあり
クラブ員だけで予備実験をしてきたのでその写真をいろいろと・・・

今回作るのはYBCO　イットリウム系の超伝導体です。　詳しくはググってくださいｗ
ちなみに写真の量で１００ｇ　２万円もするらしい；；
資金はJST（http://www.jst.go.jp/）からでてるらしいので参加費無料　ウマウマです。




作り方はいたって簡単　もともと材料自体はキットで売られてるので
調合などはしなくて良いようになってます。
でその粉末を　焼結⇒粉砕⇒プレス⇒もう一度焼結　するだけです

超伝導体はひとつ３０ｇぐらい
これでできるのは大体直径６０ｍｍ厚さ４ｍｍ程度の超伝導体です
ちなみに加える圧力は７０MPa！　７００気圧です





型から慎重にはがすと・・・・・・


こんな感じ　この状態では持つことはできても
力をちょっとでも強くすると割れてしまうぐらいもろいです
右下の小さなものも超伝導体ですね
後は大体９５０℃　５００℃　などと段階的に温度調節を行って
２日間ぐらい焼き続けます

出来上がって実際に実験をし始めるのはまだまだ先ですが
これからもちょくちょく報告しようかなーっと思っております


また市大のオープンキャンパスや万博公園で行われる万博サイエンスフェスタ
などで研究発表しないといけないので時間に余裕があるかたは来ていただければ嬉しいです；；
ではでは～

オーディオ端子変換基板作成

最近放置されていた家のコンポを有効活用しようと作業部屋に持ち込んだ訳ですがパソコンで作ったCD再生できないし裏側ごそごそいじってたらアナログ入力があったのでこれを活用しない手はないということで接続しようとしたものの端子が違う・・・・
まあいろんな機器を接続するときにはよくある話ですがコネクタ変換しないと！ということで変換基板作成することに。
まず100均で買ってきた3.5mmステレオミニプラグの延長ケーブルを用意。

そして徐にぶった切って被覆を半田でとかしてRCAコネクタを二つ搭載した基板にハンダ付け。

こんな感じ。非常に簡単な作業。手間取ったというと錐で穴を広げたくらい。
そして完成。あまりに簡単だったので完成したという実感もあまりなく・・・

まあとりあえずコンポから音はでました。ノイズが乗るのは仕様(PCのサウンドカードの)。
ではノシ

カメラ用クローズアップレンズ

最近秋月のレンズの品揃えが無駄にいいので（本店販売のみ）作ってみた。
今回使用したレンズは、
直径43mm 焦点距離約150mmの凸アクロマートレンズ2枚である。
なんと、これが1枚100円である。（ただし微小な傷があったりコートが完全でなかったりのB級品っぽい）
で、これをこんな感じに組み立てて

これをカメラに装備して撮影すると、

DIPパッケージのICと、キャベツを撮影してみたが、ICは表面のホコリとか傷がきれいに、キャベツは細胞が見え始めています。
原理とか作り方は今度書きます。

はじめまして！

はじめまして　私Flankerと申します
このたび私もこのwestrgに参加させていただくことになりました。

以前FETさんなど一部の方とはオフ会でお会いしていて
ブログへの参加のお誘いを受けたしだいであります

電子工作はまだまだ初心者レベルですが　avrをちまちまやってたりして　
今コイルガンの弾速計をなんとか作ろうと　してたりします。
もともと化学少年だったため　化学関連の実験もやってたりで
結構幅広く手を出してしまっています。

しょぼいですがHPも作ってたりするので見ていただけるとうれしいです
http://madscience.ninja-web.net/

学校が忙しいため　更新頻度はかなり少ないと思いますが
これからどうぞよろしくお願いします＾＾

D級アンプつくってみたよ！

おひさしぶりです。
早速ですがこんなものを作ってみました。

 そう、今流行のD級アンプです。
FETに作れと言われたので回路教えてもらって言われたとおりに作ったものの音がでない。。。
そんなこんなしてるうちに音が出るようになったのですが何かAMラジオのノイズみたいな音が、、、
ま　あ　い　い　や　　ヽ(´ー｀)ノ

IR2155インバータ

え～wataでございます。
今回はIR2155を本来の用途で使ってみました。
という訳で作ったのは蛍光ランプのインバーターです。

これがインバーター基板。
ええと・・・回路図はめんどくさいから省略。
結構小さいです。15W1灯鉄鋼安定器よりも長さはちょっと長いですが、幅は半分で重さもずいぶん軽いです。
スイッチング素子には、今はなき秋月電子の激安MOSFET　SUP85N15をハーフブリッジですから2個使っています。
電源平滑用のコンデンサには250V33μFを使っていますが、耐圧が無駄に高いので200V47μFのものに交換してあります。
そのコンデンサの隣にある小さいレモン色のコンデンサはニッケミのLLAシリーズでございます。特殊用途で普通は売ってないと思います。低漏れ電流品だったような・・・あったから使ってみました。LLAでなくてもいいです。ちなみに16V100μFがもう1本あります。
チョークは電球型蛍光灯に入っていた奴を流用しました。
半固定抵抗が1個見えますが、これは周波数可変用で、チョークが持てばどんなサイズの蛍光ランプにも使えるはずです・・・たぶん。


こちらが基板裏です。
DC140Vが隣り合わせになっていますからショートしないよう注意が必要です。


こんな感じです。管は15W直管です。


MOSFETの波形です。
立ち上がりも立下りもなかなかきれいです。
ちなみにHI側が太くなってるのは・・・


こんなことになっているためです。
コンデンサの容量がちょっと少なかったかなぁ・・

IR2155をテストする

wataです。
ええと、いろんな人格に変化するが気にしないでいただきたい。
SSTC用にIR2155を入手したのでテスト基板を作ってみた。
なんのテストなのかというと発振周波数のテストだ。
TCの共振周波数が230kHz付近なのだがIR2155には最高106kHzまでと書かれている。（もともと蛍光灯インバーター用だから）
普通は使えないと判断するべきだが、何しろ使えると便利なので。

これがテスト基板。ヒューズはブリッジダイオードの前に入れるべきだったなぁ。


基板裏


結果だが・・・無理っぽい
確かに100kHzあたりまでは問題ないが230kHzになるとデューティ比がかなり偏って280kHz以上になると振幅減衰し始める。

仕方ないから蛍光灯インバーターでも作ろうか。
