2016年9月24日土曜日

秋月の「球根(彼岸花・大)K-10848」を植えた話

こんにちは。kohtaです。

今年の7月中旬、電子パーツ屋である秋月電子通商に突如、
彼岸花の球根が出現しました。

球根(彼岸花・大)K-10848

植物>球根というカテゴリが新設されています
 当然買いました。


購入した球根?


8/10
プランターと土を購入。
ちょうど数日外出する用事が有ったため、
適当自動水やり機を製作。
(外出中、動作したかは不明)


雨降るしあまり意味がなかった模様。
8/31
芽が出た。
9/1
9/2
9/3
9/4
9/5
左が手前に倒れている。
9/6
開花直前!
9/7
ほぼ開花!
9/8
全開です!
9/11
花が枯れ始めました。
花が満開期間に家を開けていたのが惜しいです。


この後、葉が出てくるはずです。



球根屋になった秋月では珍しい彼岸花も売っています。
次は珍しい奴を植えようと思っています。

2016年6月2日木曜日

負圧計の製作

こんにちは。kohtaです。
今回は自動車用の負圧計を作ったというお話です。

エンジンのインマニ圧知りたくないですか?
インマニ圧が判れば、低燃費運転も楽にできます。やらんけどな。
微妙な上り坂で定速巡航するとき、ギアを下げるかどうか迷いません。値が低い方を選べば低燃費で登れます。

秋月に負圧型の気圧センサがありました。
これを使えば、エンジンのインマニ圧を測定できそうです。
用途外でしょうから寿命が気になりますが…。
ディスプレイはキャラクタLCD互換の有機ELモジュールを使います。

センサを小さなケースに納めます。
センサとディスプレイは分離します。

ディスプレイの箱を3Dプリンタで作ります。

表面がザラザラですので、パテ持って削って綺麗にします。
そして艶消しの黒で塗装します。

同時に基板を作ります。

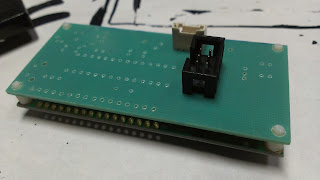

基板と有機ELモジュールは、3Dプリントしたスペーサで繋ぎます。


ビスは2本しか使わない設計にしました。

基板に部品を実装していきます。

ボタンも作りました。

マイコンATMEGA88を使います。
基板の機能は、
・ディスプレイ
・アナログ入力×2
・デジタル入力×1
・スイッチ×1
といった所なので、プログラムを替えれば負圧計以外にも使えます。
というか汎用性を狙って作りました。

基板に載っているLEDは外から見えません。デバッグ用です。
回路図は気が向いたら挙げます。

有機ELモジュールは日本橋で買ったものです。
キャラクタLCDより見やすいはず。


ケースに収めてみた。
エンジン始動時、バッテリ電圧が7Vぐらいまで下がる時があるっぽいので、
5Vの3端子レギュレータをLDOにしました。

蓋を閉めるとこのようになります。

完成か?

ケースの下のスリットに折り曲げたアルミ板を挿入して、「足」にします。

インテークマニホールドに繋がっているホースを切って分岐してセンサに繋ぎます。
変な配管切ったらあかんよ。

途中にはエアフィルタ代わりに燃料フィルタを付けます。


この写真は、センサを取り付けてから数週間したモノです。
右側がインマニです。フィルタが仕事していることがわかります。
ちなみに最初このシリコンチューブを使ってましたが、ヨワヨワなのでオススメしません。

車に設置した図
センサから配線を引っ張るのが大変です。
私の車はMRですので、エンジンが遠く、面倒い。

測定範囲は-100kPa~0kPa
ボタンを押すと単位をmbar、kPa、mmHgに切り替えられます。
下のバーグラフはフルスケールを-100kPaとしています(確か)。

電圧も見ているので、おまけ機能として、
始動時の最低電圧と簡単な電圧のグラフを表示してみました。
下の動画を見ていただければわかると思います。

ライト付けたらディスプレイを暗くするようにしました。
有機ELモジュールの昇圧回路を切るように指示すれば良いです。

ピーピー鳴ってるのはETCとシートベルト警告音です。
まともな動画とプログラムは、気が向いたら挙げます。

有機ELモジュールの応答速度が速いので、なかなかキビキビ動いて楽しいです。


LEDライトの製作

お久しぶりです。kohtaです。
白色LEDとリチウムポリマーバッテリーが手持ちにあってな、
百均に良い感じのカードケースが売ってたので、
実用的なLEDライトを作りました(半年前に)。



これが完成形です。
 白く塗装したユニバーサル基板にLEDを並べます。
8直列の6並列です。
 電源回路を作ります。NJM2360の互換品で昇圧してLEDを駆動します。電流をフィードバックしますが、コイルがアレで設計した電流流せてない雑魚設計。

充電ICも載ってます。充電はMicroUSB端子を介して行います。
 ケースに超ピッタリ

実用性◎
裏には磁石を貼りました。
ケースがPPなので、PP用プライマーと瞬間接着剤を使いました。


なお落下すると中身がダバァする。
磁石は百均で買いました。
